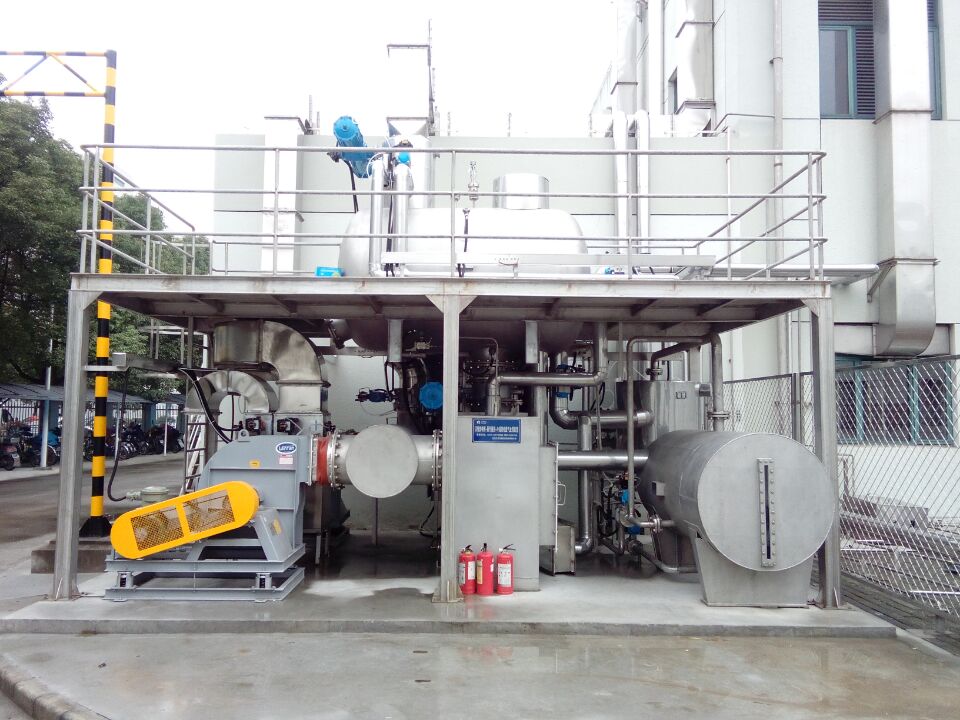

碳吸附蒸汽脱附冷凝装置整套系统由尾气预处理系统、吸附净化系统、解析冷凝系统、在线检测和自动化控制系统等四部分组成。
     1、尾气预处理：主要针对车间排放VOCs进行集中收集，通过降温、加压、过滤对尾气进行预处理。
     2、吸附净化系统：预处理后的尾气进入吸附器，VOCs被吸附器吸收后气体达标排放。
     3、解吸冷凝系统：当吸附材料达到饱和时，在线检测仪检测到饱和信号传送到控制中心，控制中心发出指令停止吸附净化，转入脱附状态，水蒸汽携带VOCs进入冷凝系统，根据有机溶剂 与携带剂沸点不同实现分离，冷凝下来物质进入收集罐，静置分层后，中层上层物质排入地下污水管道，底层二氯甲烷物质经业主收集后集中处理。
     4、PLC自动控制系统：整个系统对温度、有机废气浓度进行控制，通过上位机实现远程系统的全自动控制，主要电器元件采用德国西门子品牌，实现了系统的稳定运行。
